壓縮空氣系統常見的配置

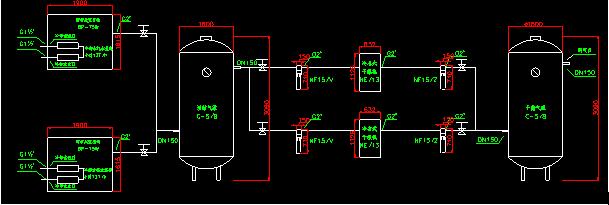

1、常見壓縮空氣凈化系統配置如下：

     空壓機   濕儲氣桶 C 級過濾器 T 級過濾器  冷凍式干燥機    A 級過器      干儲氣桶

2、工作流程：一個壓力下的大氣被空壓機吸入后壓縮，壓縮后的空氣經過

空壓機的后部冷卻器冷卻，經儲氣罐的穩壓緩沖作用以后進入到初級過濾

器，經過濾器處理后再進入到冷凍式干燥機，通過冷凍式干燥機強力除水

后再進入到次級過濾器。用戶如要求有較高的空氣品質除上述配置外還需

增配高效過濾器和吸干機等。

簡易流程：空壓機→儲氣罐→初級過濾器→冷凍式干燥機→次級過濾器。

3、壓縮空氣凈化系統主要排污口：空壓機出口、儲氣罐、過濾器、干燥機。

①、空壓機后部冷卻器排污口：主要排放物為冷凝水、油污、顆粒雜質。

②、儲氣罐排污口：主要排放物為冷凝水、油污、鐵銹顆粒、雜質等。

③、初級過濾器排污口：主要排放物為冷凝水、油污、空氣管路生成物。

④、冷凍式干燥機排污口：主要排放物為大量冷凝水、油污、顆粒雜質等。
